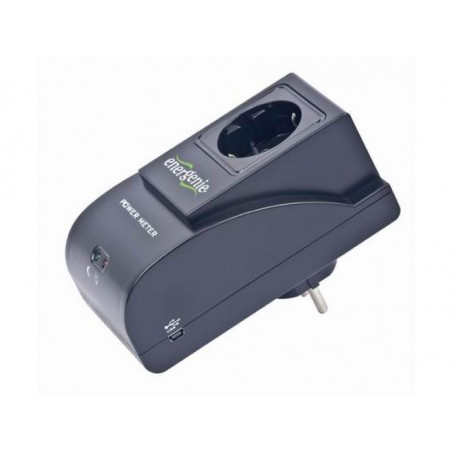

EnerGenie Compteur énergétique USB EGM-PWM

Compteur d\'énergie USB. donne un aperçu exact de votre consommation d\'énergie (tension/courant/puissance).

Ne nécessite pas de connexion permanente à un ordinateur

Le logiciel Power Manager permet de calculer les coûts énergétiques réels de vos équipements.

Le logiciel fournit des lectures de base de la consommation d\'énergie (usage domestique) et des lectures avancées (usage professionnel).

Consommation électrique max 1.2 W
Tension d\'entrée 220-240 VAC
Charge max 10 A
Interface compatible USB 1.1 ou 2.0
Mesures informatiques mesure de la tension et du courant (valeurs RMS). mesure de la puissance réelle. énergie réelle consommée pendant une période donnée (kWH)
Gamme de mesures jusqu\'à 250 VAC. 10 A (RMS). 2500 W. 22 MegaW par an
Précision des mesures ± 2% (dans la plage de puissance 50W-2500W)
Conditions de travail +10...40 °C. humidité inférieure à 90%.
Résistance aux courts-circuits 1.5 KV
Dimensions 135 x 92 x 78 mm
Poids net 0.3 Kg
